ส่วนประกอบสำคัญของเครื่องตัดเลเซอร์ไฟเบอร์คืออะไร?

เฮ้ ในฐานะซัพพลายเออร์ของเครื่องตัดเลเซอร์ไฟเบอร์ฉันมีโอกาสขุดลึกลงไปในเทคโนโลยีที่น่าทึ่งเหล่านี้ ดังนั้นฉันคิดว่าฉันจะแบ่งปันส่วนประกอบสำคัญที่ประกอบขึ้นเป็นเครื่องตัดด้วยเลเซอร์ไฟเบอร์

แหล่งกำเนิดเลเซอร์

เริ่มต้นด้วยหัวใจของเครื่อง - แหล่งกำเนิดเลเซอร์ นี่คือจุดเริ่มต้นของเวทมนตร์ แหล่งกำเนิดเลเซอร์สร้างลำแสงเลเซอร์ความเข้มสูงที่ใช้สำหรับการตัด ในเครื่องตัดด้วยเลเซอร์ไฟเบอร์เราใช้เลเซอร์ไฟเบอร์ เลเซอร์เหล่านี้ค่อนข้างยอดเยี่ยมเพราะมีประสิทธิภาพสูง พวกเขาแปลงพลังงานไฟฟ้าเป็นแสงเลเซอร์ในอัตราที่สูงกว่ามากเมื่อเทียบกับเลเซอร์ประเภทอื่น

เลเซอร์ไฟเบอร์เป็นที่รู้จักกันดีในด้านคุณภาพของลำแสงที่ยอดเยี่ยม ลำแสงที่พวกเขาผลิตนั้นมุ่งเน้นมากซึ่งหมายความว่ามันสามารถตัดได้อย่างแม่นยำ ไม่ว่าคุณจะทำงานบนแผ่นบาง ๆ หรือวัสดุที่หนาขึ้นแหล่งกำเนิดเลเซอร์สามารถปรับเอาท์พุทกำลังของมันเพื่อให้งานเสร็จ ตัวอย่างเช่นของเราเครื่องตัดเลเซอร์ไฟเบอร์ 1500Wมีแหล่งเลเซอร์ที่ทรงพลังที่สามารถจัดการงานตัดที่หลากหลายได้อย่างง่ายดาย

หัวตัดเลเซอร์

ถัดไปคือหัวตัดเลเซอร์ นี่คือส่วนที่นำลำแสงเลเซอร์ไปยังวัสดุ มันเป็นอุปกรณ์ที่ซับซ้อนที่ต้องแม่นยำมาก หัวตัดประกอบด้วยเลนส์และกระจกที่โฟกัสและรูปร่างลำแสงเลเซอร์

หนึ่งในคุณสมบัติที่สำคัญของหัวตัดคือความสามารถในการปรับความยาวโฟกัส วัสดุและความหนาที่แตกต่างกันต้องการความยาวโฟกัสที่แตกต่างกันสำหรับการตัดที่ดีที่สุด หัวตัดยังมีหัวฉีดที่พัดแก๊สไปยังพื้นที่ตัด ก๊าซนี้มักจะออกซิเจนหรือไนโตรเจนช่วยในการกำจัดวัสดุหลอมเหลวออกจากการตัดและป้องกันการก่อตัวของตะกรัน นอกจากนี้ยังทำให้พื้นที่ตัดเย็นลงซึ่งสามารถปรับปรุงคุณภาพของการตัด

ระบบควบคุม CNC

ระบบ CNC (การควบคุมตัวเลขคอมพิวเตอร์) เป็นเหมือนสมองของเครื่องตัดเลเซอร์ไฟเบอร์ มันควบคุมการเคลื่อนไหวทั้งหมดของเครื่องและการทำงานของเลเซอร์ ด้วยระบบ CNC คุณสามารถตั้งโปรแกรมเครื่องเพื่อตัดรูปร่างและรูปแบบที่ซับซ้อนด้วยความแม่นยำสูง

คุณสามารถป้อนการออกแบบลงในระบบ CNC โดยใช้ซอฟต์แวร์พิเศษ จากนั้นระบบจะแปลการออกแบบนี้เป็นชุดของคำแนะนำที่บอกเครื่องจักรว่าจะเคลื่อนย้ายที่ไหนและเมื่อใดที่จะยิงเลเซอร์ ระบบ CNC ยังช่วยให้คุณสามารถปรับความเร็วในการตัดพลังงานและพารามิเตอร์อื่น ๆ สิ่งนี้จะช่วยให้คุณมีความยืดหยุ่นในการดำเนินการตัดของคุณมาก ไม่ว่าคุณจะกำลังทำต้นแบบขนาดเล็กหรือการผลิตขนาดใหญ่ระบบควบคุม CNC สามารถจัดการได้

เวิร์มได้

WorkTable เป็นที่ที่วัสดุที่จะถูกตัด จะต้องมีความแข็งแรงและมั่นคงเพื่อให้แน่ใจว่าการตัดแม่นยำ WorkTables บางตัวได้รับการออกแบบมาเพื่อเคลื่อนย้ายวัสดุในขณะที่หัวตัดยังคงอยู่กับที่ในขณะที่คนอื่น ๆ รักษาวัสดุให้คงที่และขยับหัวตัด

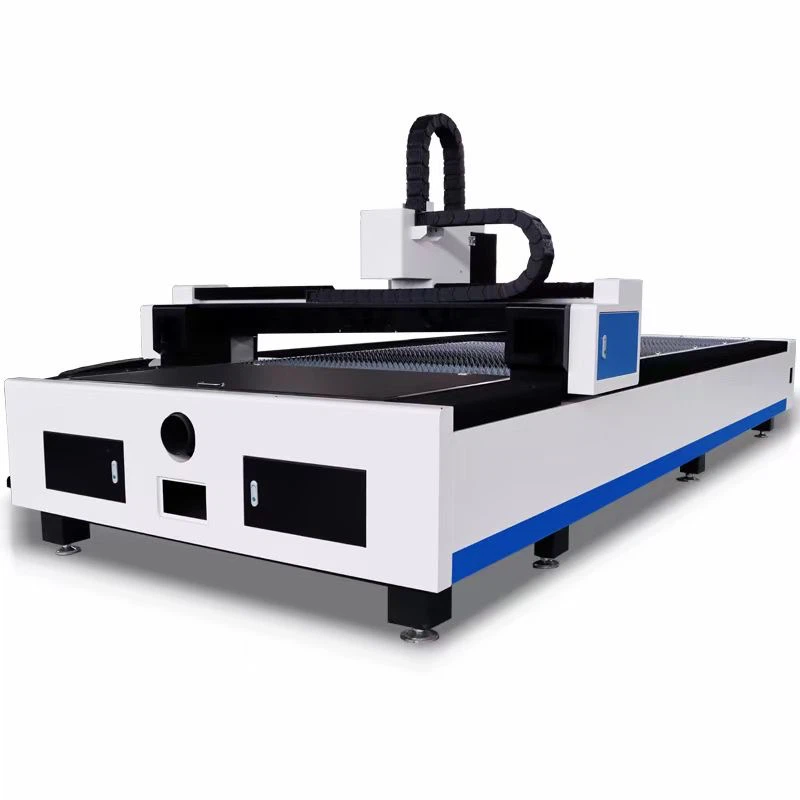

เวิร์กเวิร์มที่ดีควรมีวิธีสนับสนุนวัสดุอย่างสม่ำเสมอ สิ่งนี้จะช่วยป้องกันไม่ให้วัสดุแปรปรวนหรือเคลื่อนที่ในระหว่างกระบวนการตัดซึ่งอาจนำไปสู่การตัดที่ไม่ถูกต้อง WorkTables บางตัวมีกริด - เช่นโครงสร้างที่ช่วยให้วัสดุหลอมเหลวหล่นลงมาทำให้พื้นที่ตัดสะอาด ของเราเครื่องตัดโลหะเลเซอร์ไฟเบอร์มาพร้อมกับ WorkTable ที่ออกแบบมาอย่างดีซึ่งให้การสนับสนุนที่ยอดเยี่ยมสำหรับวัสดุโลหะ

ระบบทำความเย็น

เลเซอร์สร้างความร้อนเป็นจำนวนมากและหากความร้อนนี้ไม่ได้จัดการอย่างถูกต้องก็สามารถทำลายแหล่งกำเนิดเลเซอร์และส่วนประกอบอื่น ๆ ของเครื่องได้ นั่นคือสิ่งที่ระบบทำความเย็นเข้ามาระบบทำความเย็นมีหน้าที่ในการกำจัดความร้อนจากแหล่งกำเนิดเลเซอร์และทำให้มันอยู่ในอุณหภูมิการทำงานที่ดีที่สุด

มีระบบทำความเย็นประเภทต่าง ๆ แต่ระบบที่พบมากที่สุดใช้น้ำ น้ำไหลเวียนผ่านแหล่งกำเนิดเลเซอร์ดูดซับความร้อน จากนั้นจะผ่านเครื่องแลกเปลี่ยนความร้อนซึ่งความร้อนจะถูกถ่ายโอนไปยังอากาศโดยรอบหรือสื่อความเย็นอื่น ระบบทำความเย็นที่เชื่อถือได้เป็นสิ่งจำเป็นสำหรับประสิทธิภาพระยะยาวและความทนทานของเครื่องตัดเลเซอร์ไฟเบอร์

ระบบจ่ายก๊าซ

ระบบจ่ายก๊าซมีความสำคัญต่อกระบวนการตัด ดังที่ฉันได้กล่าวไว้ก่อนหน้านี้ก๊าซช่วยปรับปรุงคุณภาพการตัดและประสิทธิภาพ มีก๊าซหลักสองประเภทที่ใช้ในการตัดด้วยเลเซอร์ไฟเบอร์: ออกซิเจนและไนโตรเจน

ออกซิเจนมักจะใช้เมื่อตัดเหล็กอ่อน มันทำปฏิกิริยากับโลหะในระหว่างกระบวนการตัดปล่อยความร้อนเพิ่มเติมและช่วยละลายวัสดุ สิ่งนี้สามารถเพิ่มความเร็วในการตัด ในทางกลับกันไนโตรเจนถูกใช้เมื่อคุณต้องการตัดที่สะอาดโดยไม่มีการออกซิเดชั่น มันมักจะใช้สำหรับการตัดสแตนเลสและอลูมิเนียม

ระบบจ่ายก๊าซจะต้องสามารถให้ก๊าซในปริมาณที่เหมาะสมที่ความดันที่ถูกต้อง มันมักจะประกอบด้วยถังก๊าซหน่วยงานกำกับดูแลและท่อ ระบบจะต้องปลอดภัยและเชื่อถือได้เนื่องจากการจัดการก๊าซอาจเป็นอันตรายได้หากทำไม่ถูกต้อง

ระบบไอเสีย

ในระหว่างกระบวนการตัดควันควันควันและฝุ่นจำนวนมากถูกสร้างขึ้น สิ่งเหล่านี้อาจเป็นอันตรายต่อผู้ประกอบการและยังสามารถส่งผลกระทบต่อประสิทธิภาพของเครื่อง นั่นเป็นเหตุผลว่าทำไมระบบไอเสียจึงจำเป็น

ระบบไอเสียดูดควันและฝุ่นออกจากพื้นที่ตัดและกรองก่อนที่จะปล่อยมันเข้าสู่สภาพแวดล้อม ช่วยให้พื้นที่ทำงานสะอาดและปลอดภัย ระบบไอเสียที่ดีควรมีอัตราการไหลสูงเพื่อให้แน่ใจว่าสารปนเปื้อนทั้งหมดจะถูกกำจัดออกอย่างมีประสิทธิภาพ

ระบบการโหลดและขนถ่ายอัตโนมัติ

สำหรับการผลิตขนาดใหญ่ - ระบบการโหลดอัตโนมัติและการขนถ่ายอาจเป็นเกมจริง - ตัวเปลี่ยน ระบบนี้ช่วยให้คุณสามารถโหลดวัสดุลงใน WorkTable และขนถ่ายชิ้นส่วนสำเร็จรูปโดยอัตโนมัติ มันสามารถประหยัดเวลาและแรงงานได้มากและยังช่วยปรับปรุงประสิทธิภาพของกระบวนการผลิต

ระบบการโหลดและขนถ่ายอัตโนมัติมักจะประกอบด้วยสายพานลำเลียงหุ่นยนต์หรืออุปกรณ์เครื่องจักรกลอื่น ๆ อุปกรณ์เหล่านี้สามารถรองรับขนาดและน้ำหนักของวัสดุที่แตกต่างกันทำให้เหมาะสำหรับการใช้งานที่หลากหลาย ของเราแผ่นเลเซอร์และเครื่องตัดท่อสามารถติดตั้งระบบการโหลดและขนถ่ายอัตโนมัติเพื่อตอบสนองความต้องการของการผลิตระดับเสียงสูง

บทสรุป

ดังนั้นคุณมีมัน - ส่วนประกอบสำคัญของเครื่องตัดเลเซอร์ไฟเบอร์ แต่ละองค์ประกอบมีบทบาทสำคัญในประสิทธิภาพโดยรวมของเครื่อง ไม่ว่าคุณจะอยู่ในอุตสาหกรรมการผลิตยานยนต์หรือการบินและอวกาศเครื่องตัดด้วยเลเซอร์ไฟเบอร์สามารถให้คุณได้มาก - การตัดความแม่นยำความยืดหยุ่นและประสิทธิภาพ

หากคุณสนใจที่จะเรียนรู้เพิ่มเติมเกี่ยวกับเครื่องตัดด้วยเลเซอร์ไฟเบอร์ของเราหรือหากคุณกำลังมองหาการซื้อโปรดติดต่อเรา เรายินดีที่จะหารือเกี่ยวกับความต้องการเฉพาะของคุณและช่วยคุณค้นหาเครื่องที่เหมาะสมสำหรับธุรกิจของคุณ

การอ้างอิง

• คู่มือเลเซอร์อุตสาหกรรม
• เทคโนโลยีการตัดด้วยเลเซอร์: หลักการและแอพพลิเคชั่น
